Jak utworzyć sieć z routerem w Horizon Dashboard na NSIS?

Po utworzeniu nowego projektu w Horizon jego zawartość jest pusta. Należy ręcznie skonfigurować sieć prywatną. Aby wykonać to zadanie, wykonaj następujące kroki.

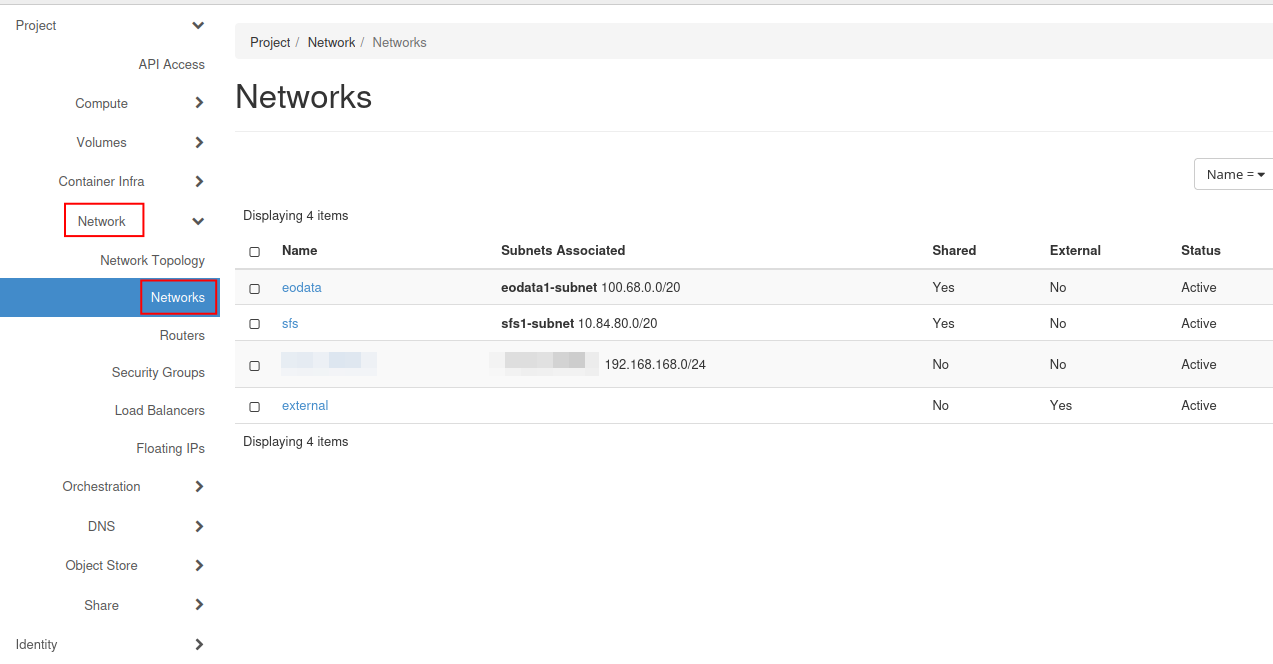

  1. Zaloguj się do pulpitu OpenStack i wybierz kartę Network, a następnie wybierz sekcję Networks.

../_images/net1_nsis_pl.png

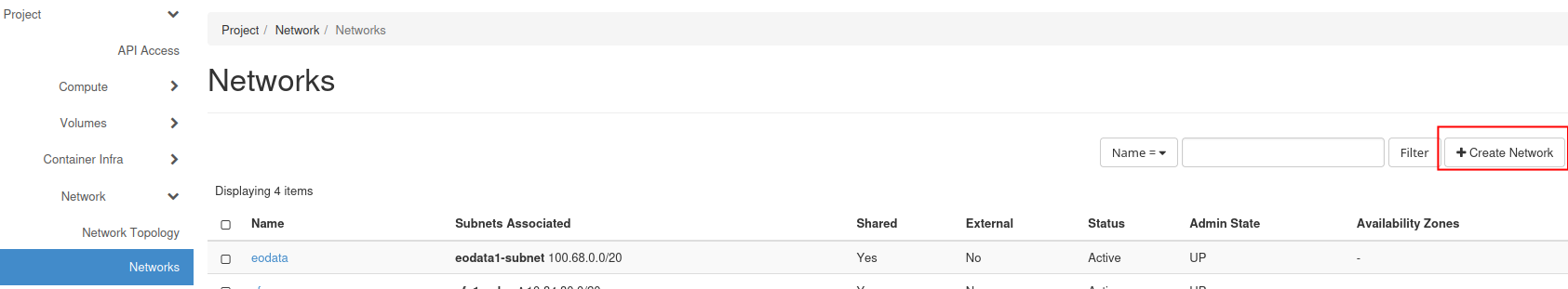

  1. Kliknij przycisk „Create Network.

../_images/net2_nsis_pl.png

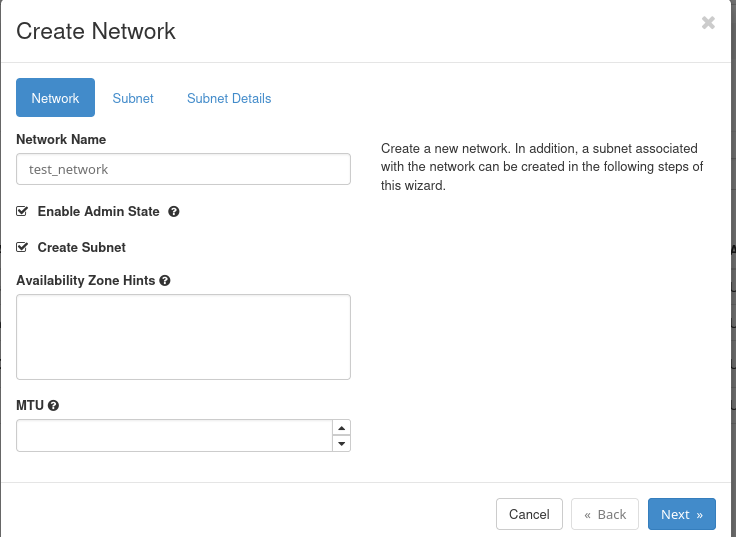

  1. Okreś Network Name(nazwę sieci) i zaznacz dwa pola wyboru: Enable Admin State i Create Subnet. Przejdź dalej.

../_images/net3_nsis_pl.png

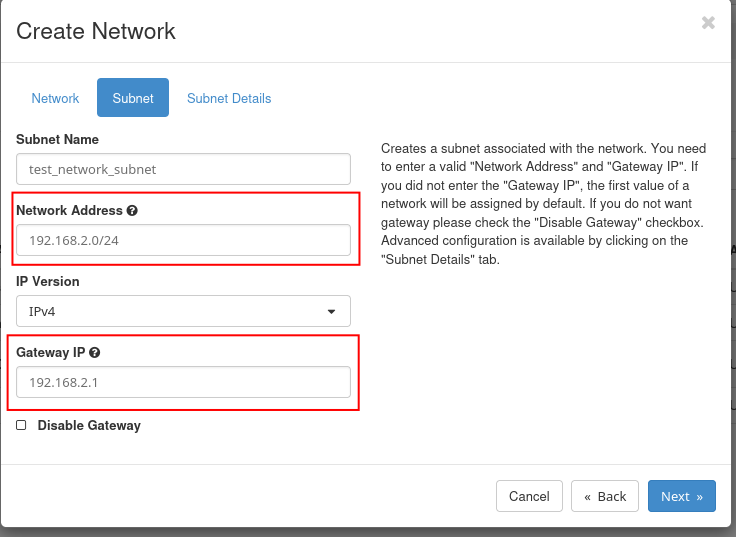

  1. Zdefiniuj Subnet name(nazwa podsieci). Przypisz prawidłowy adres sieciowy z maską przedstawioną jako prefiks. (Liczba ta określa, ile bajtów jest przeznaczonych na adres sieciowy).

Zdefiniuj Gateway IP (adres IP bramy) dla routera. Zwykle jest to pierwszy dostępny adres w podsieci.

Przejdź dalej.

../_images/net4_nsis_pl.png

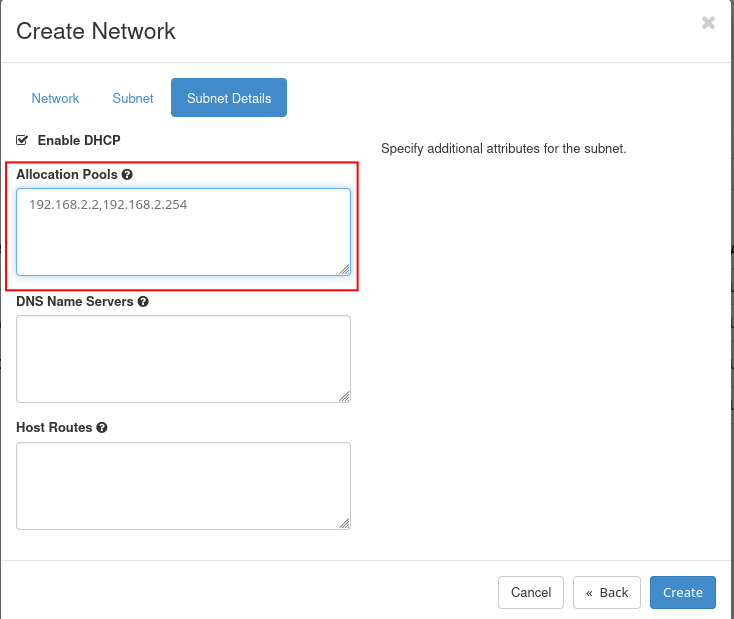

  1. W sekcji Subnet Details możesz włączyć serwer DHCP, przypisać serwery DNS do swojej sieci i skonfigurować podstawowy routing. Na koniec potwierdź proces, klikając przycisk „Create”.

../_images/net5_nsis_pl.png

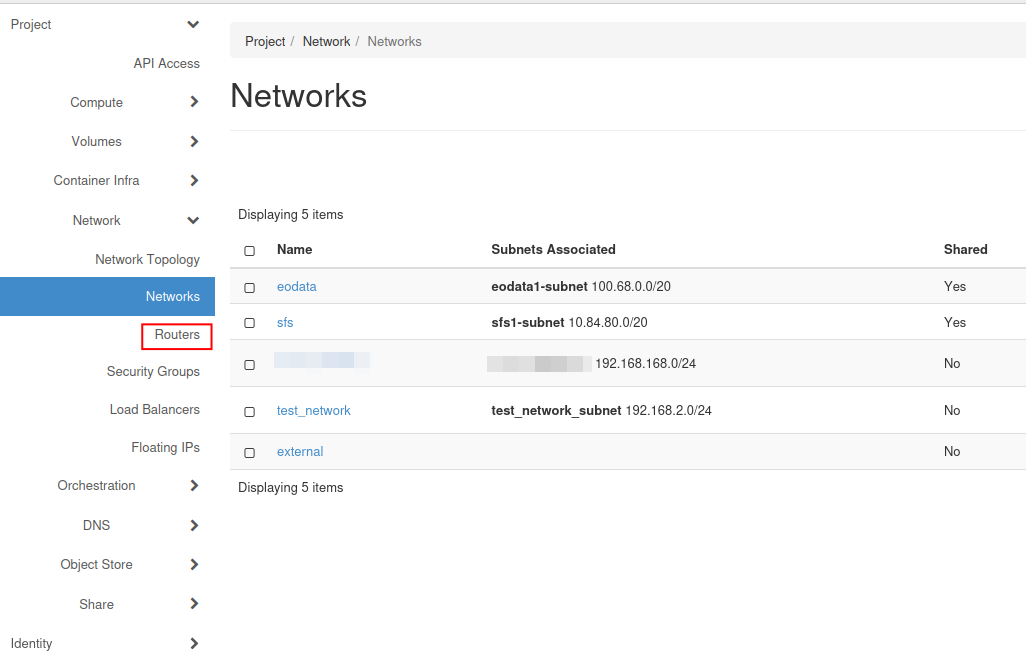

  1. Kliknij kartę Routers.

../_images/net6_nsis_pl.png

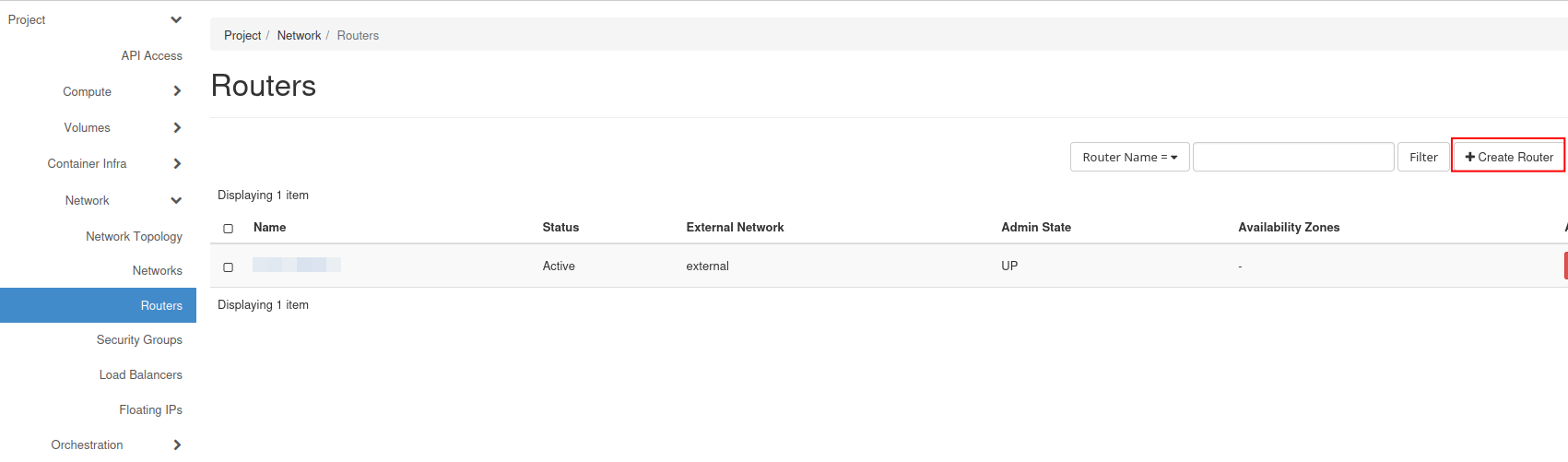

  1. Kliknij przycisk „Create Router”.

../_images/net7_nsis_pl.png

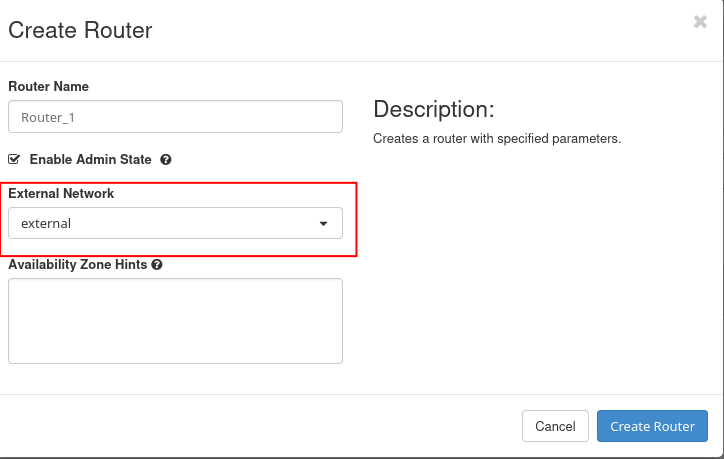

  1. Nazwij urządzenie i przypisz jedyną dostępną sieć → external. Zakończ operację, wybierając niebieski przycisk „Create Router „ .

../_images/net8_nsis_pl.png

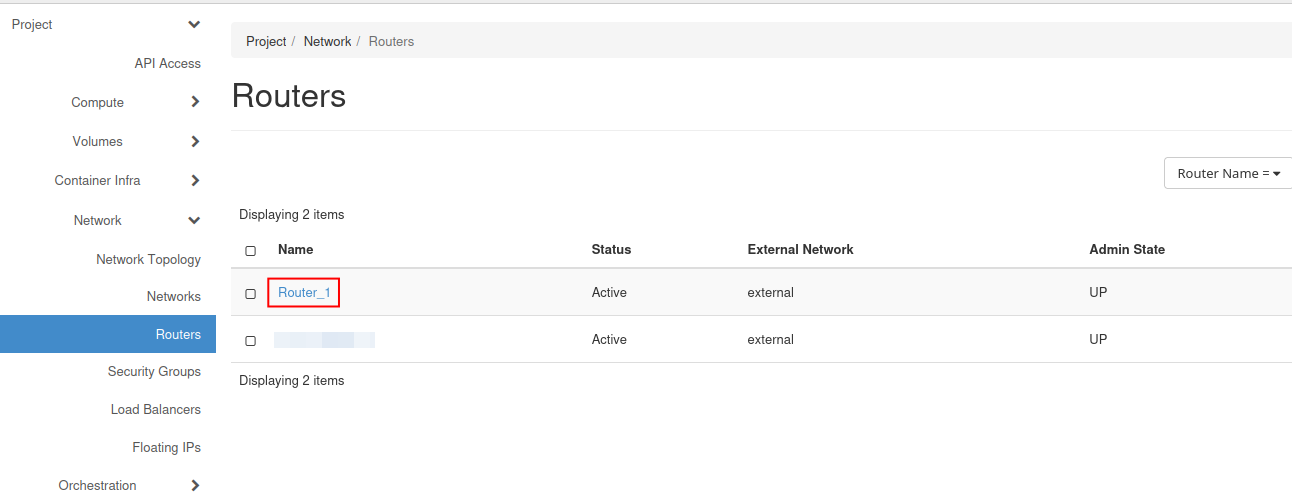

  1. Kliknij nowo utworzony router (na przykład o nazwie „Router_1”).

../_images/net9_nsis_pl.png

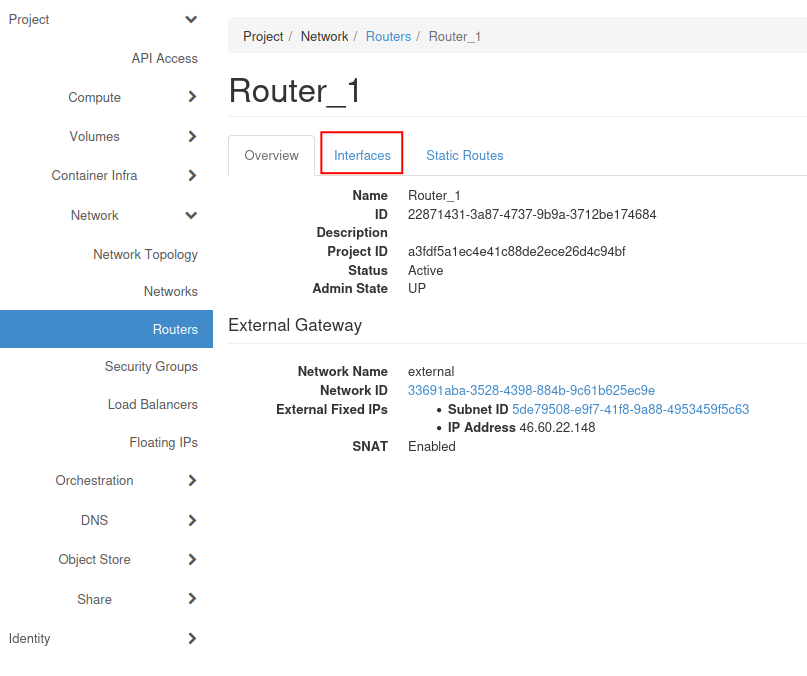

  1. Wybierz kartę Interfaces.

../_images/net10_nsis_pl.png

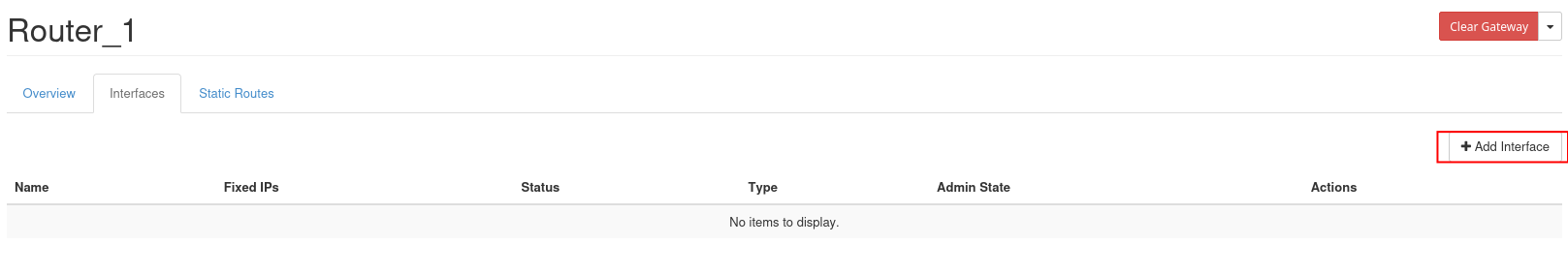

  1. Kliknij przycisk + Add Interfaces.

../_images/net11_nsis_pl.png

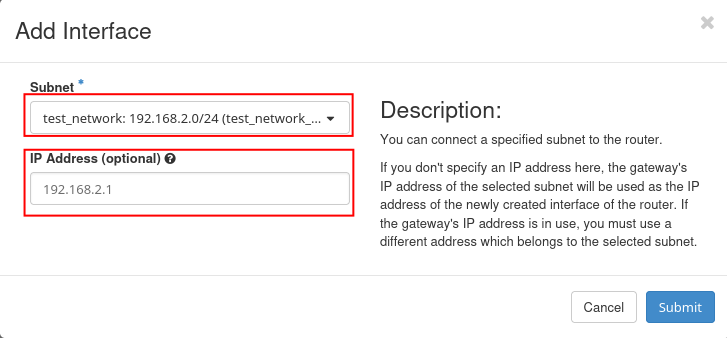

  1. Przypisz odpowiednią podsieć i wpisz adres IP (jest to brama dla naszej sieci). Kliknij przycisk Submit, aby zakończyć proces.

../_images/net12_nsis_pl.png

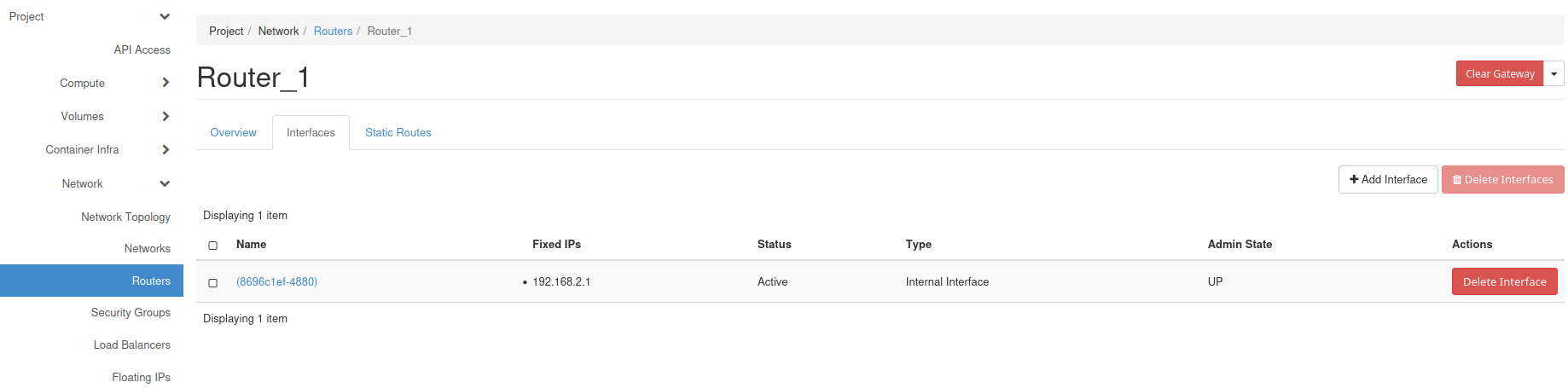

  1. Internal Interface został podłączony do routera.

../_images/net13_nsis_pl.png
